Teljesítmény jellemzők
■ 1003 MHz-es sávszélességű kialakítás (1218 MHz-es sávszélesség opcionális).
■ Forward path: Az előfokozat átveszi a GaAs MMIC-et; Visszatérési útvonal: MMIC vagy modul (opcionális). A végfok a legújabb importált nagy indexű teljesítményduplázó modult alkalmazza, magas kimeneti szintet, alacsony torzítást és magas SNR-t ér el.
■ Kényelmesebb a hibakeresés a bedugható duplex szűrő, hangszínszabályzó, csillapító, kimeneti csap és a tudományos és ésszerű on-line észlelési portok miatt.
■ A berendezés hosszú ideig tartó, folyamatos működésre képes rossz külső környezeti feltételek mellett. Az ultravékony, moduláris alumínium vízálló háznak, a nagy megbízhatóságú kapcsolóüzemű tápegységnek és a szigorú villámvédelmi rendszernek köszönhetően.
Műszaki paraméter
| Tétel | Egység | Műszaki paraméter |
| Előre út | Megjegyzés |
| Frekvencia tartomány | MHz | 45(87) ~ 862/1003/1218 (nem kötelező) | |
| Névleges erősítés (@FZ110) | dB | ≥32 | ≥38 | Különböző modulok, különböző nyereség. |
| Névleges bemeneti szint | dBμV | 72 | 72 | |
| Névleges kimeneti szint | dBμV | ≥104 | ≥110 | |
| Laposság a sávban | dB | ±0,75 | ±0,75 | |
| Zajfigura | dB | ≤10 | ≤10 | |
| Megtérülési veszteség | dB | ≥16 | |
| C/CTB | dB | ≥72 | ≥70 | 84 csatornás PAL analóg jel, EQ 8dB, elosztó kimenet, 743,25 MHz 104 dBuV |
| C/CSO | dB | ≥70 | ≥68 | |
| Csoport késés | ns | ≤10 (112,25 MHz/116,68 MHz) | |
| Jel/zúgás arány | % | < 2 | |
| Nyerj stabilitást | dB | -1,0 ~ 1,0 | |
| Visszaút |
| Frekvencia tartomány | MHz | 5 ~ 65 (vagy a felhasználó által meghatározott) |
| Névleges nyereség | dB | ≥22 (Különböző modulok, eltérő erősítés. |
| A felhasználók megadhatják.) |
| Maximális kimeneti szint | dBμV | ≥110 |
| Laposság a sávban | dB | ≤±0,75 |
| Zajfigura | dB | ≤8 |
| Megtérülési veszteség | dB | ≥16 |
| Jel/zúgás arány | % | < 2 |
| Általános teljesítmény |
| Jellegzetes impedancia | Ω | 75 |
| Tápfeszültség | V | A: AC (150 ~ 250) V ； B: AC (35 ~ 90) V |
| Impulzusálló feszültség | kV | > 5 (10/700 μs) |
| Energiafogyasztás | W | ≤20 |
| Dimenzió | mm | 290 (H)* 265 (Sz)* 75 (H) |
Megjegyzés: A kézikönyv paramétereit az importált ACA2788 modul alkalmazásakor mérjük. Ha más modult használ, az indexek kissé eltérőek lesznek. Figyelem használat közben!

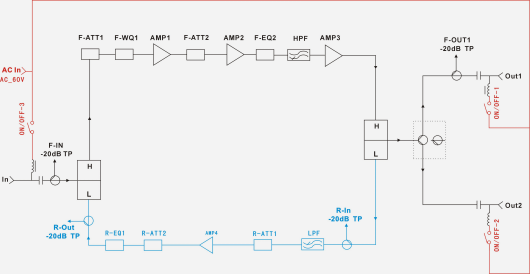

Blokkdiagram

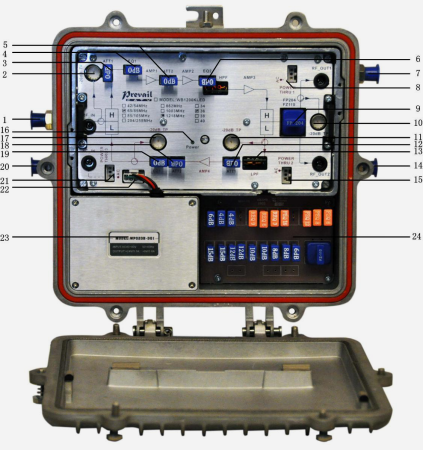

Szerkezeti diagram
 | 1. RF bemenet | 2. Bemeneti RF tesztport (-20 dB) |
| 3. Forward path ATT beszúró | 4. Forward path EQ inserter |
| 5. Forward path ATT beszúró | 6. Forward path EQ inserter |
| 7. RF kimeneti port1 | 8. Power-pass beszúró |
| 9. FZ110 vagy FP204 | 10. RF kimeneti tesztport (-20 dB) |
| 11. Fordított út RF bemeneti tesztportja (-20 dB) | 12. Fordított út ATT-beszúró |
| 13. LPF | 14. RF kimeneti port2 |
| 15. Power-pass beszúró | 16. Munkajelző |
| 17. Fordított út RF kimeneti tesztportja (-20 dB) | 18. Fordított út ATT-beszúró |
| 19. Reverse path EQ inserter | 20,60 V tápcsatlakozó (AC60 V tápegység) |
| 21. Power-pass beszúró | 22. Alaplap tápcsatlakozója |
| 23. Kapcsoló tápegység | 24. Kiegészítőtartó |
Megjegyzések
1. Használat közben szigorúan szabályozza a kimeneti szintet. Ha túl sok csatorna vagy összefűzés van, a kimeneti szintet megfelelően csökkenteni kell az átviteli minőség biztosítása érdekében. Általánosságban elmondható, hogy egy tucat program vezérelhető körülbelül 93 ~ 105 dBμV-on.
2. Kérjük, ésszerűen használja az EQ beillesztőt, hogy biztosítsa a hosszú távú átvitel egyenletességét és az alacsony frekvenciájú oldali SNR-t.
3. Szigorúan vízálló kültéri használat esetén. Kérjük, húzza meg a burkolat csavarjait.
4. B típusú (AC60V tápegység) berendezéseknél erősen ajánlott a túláram-, túlfeszültség- és villámvédelmi berendezéssel ellátott tápegység használata.
5. Kérjük, húzza ki a túláram biztosítékot, ha nincs szükség túláramra! Túláram esetén először ellenőrizze, hogy nincs-e rövidzárlat!
Javítási cikkek: A szakemberek által telepített vagy karbantartott termék.
